Số hóa bản vẽ kỹ thuật khổ A0, A1 đúng chuẩn với máy scan Colortrac SmartLF SCi 36C

Ở hầu hết doanh nghiệp xây dựng, cơ khí hay đơn vị quản lý hạ tầng, kho bản vẽ vẫn nằm trong những ống nhựa dựng ở góc phòng. Mỗi lần cần tra một bản vẽ hoàn công là một buổi lục tìm, và mỗi lần mở ra giấy lại giòn thêm một chút.

Nhưng vấn đề lớn nhất không phải là tìm chậm. Nhiều đơn vị đã số hóa bản vẽ rồi mà file vẫn không dùng được: không đo được kích thước, in lại thì sai tỉ lệ, chồng lên bản CAD thì lệch. Nguyên nhân gần như luôn giống nhau — bản vẽ khổ lớn bị đối xử như một tờ A4 phóng to, trong khi số hóa bản vẽ là bài toán đo lường, không phải bài toán sao chụp.

Vì sao chụp ảnh hay ghép nhiều mảnh A3 đều làm hỏng tỉ lệ

Cách phổ biến nhất là trải bản vẽ ra sàn rồi chụp bằng điện thoại. Ảnh nhìn thì rõ, nhưng mắc ba lỗi phần mềm không sửa được: méo phối cảnh (chỉ cần máy hơi nghiêng là bản vẽ vát thành hình thang), tỉ lệ không đồng đều trên toàn khổ giấy do đặc tính quang học của ống kính, và ánh sáng loang lổ tạo vùng lóa lẫn vùng tối. Cách thứ hai — chia bản vẽ thành nhiều mảnh A3 rồi ghép — còn rủi ro hơn: mỗi mối ghép là một lần cộng dồn sai số, và nét vẽ liền mạch thường bị gãy ngay tại đường ghép. Máy quét khổ lớn xử lý gọn cả ba lỗi, vì cảm biến chạy song song với mặt giấy trên suốt chiều rộng bản vẽ, dưới một dải đèn đã hiệu chuẩn sẵn.

Con số bắt buộc bạn phải đạt: 300 dpi và PDF/A hai lớp

Nếu đơn vị bạn là cơ quan nhà nước, đơn vị sự nghiệp công lập hoặc doanh nghiệp nhà nước, yêu cầu đã được quy định rõ. Khoản 2 Điều 8 Thông tư 05/2025/TT-BNV nêu: tài liệu số hóa từ tài liệu giấy phải ở định dạng PDF/A hai lớp; ảnh màu theo màu tài liệu gốc; độ sâu màu tối thiểu 24 bit; độ phân giải tối thiểu 200 dpi với tài liệu hành chính và 300 dpi với tài liệu bản đồ, bản vẽ; chữ ký số hiển thị ở góc trên bên phải trang đầu.

Khoảng cách giữa 200 và 300 là cố ý: nét vẽ kỹ thuật mảnh hơn chữ in rất nhiều, một nét đứt hay chữ số cote mất ở 200 dpi thì không thể phục hồi. Cụm "hai lớp" cũng hay bị bỏ qua — một lớp ảnh để nhìn, một lớp văn bản do OCR sinh ra để tìm kiếm. Thiếu lớp thứ hai, bạn có kho ảnh chứ không có kho tra cứu được.

Máy scan Colortrac SmartLF SCi 36C có độ phân giải quang học từ 100 đến 1200 dpi, nên mốc 300 dpi nằm gọn trong dải quang học thật: ảnh do cảm biến thu trực tiếp chứ không nội suy lên từ độ phân giải thấp hơn.

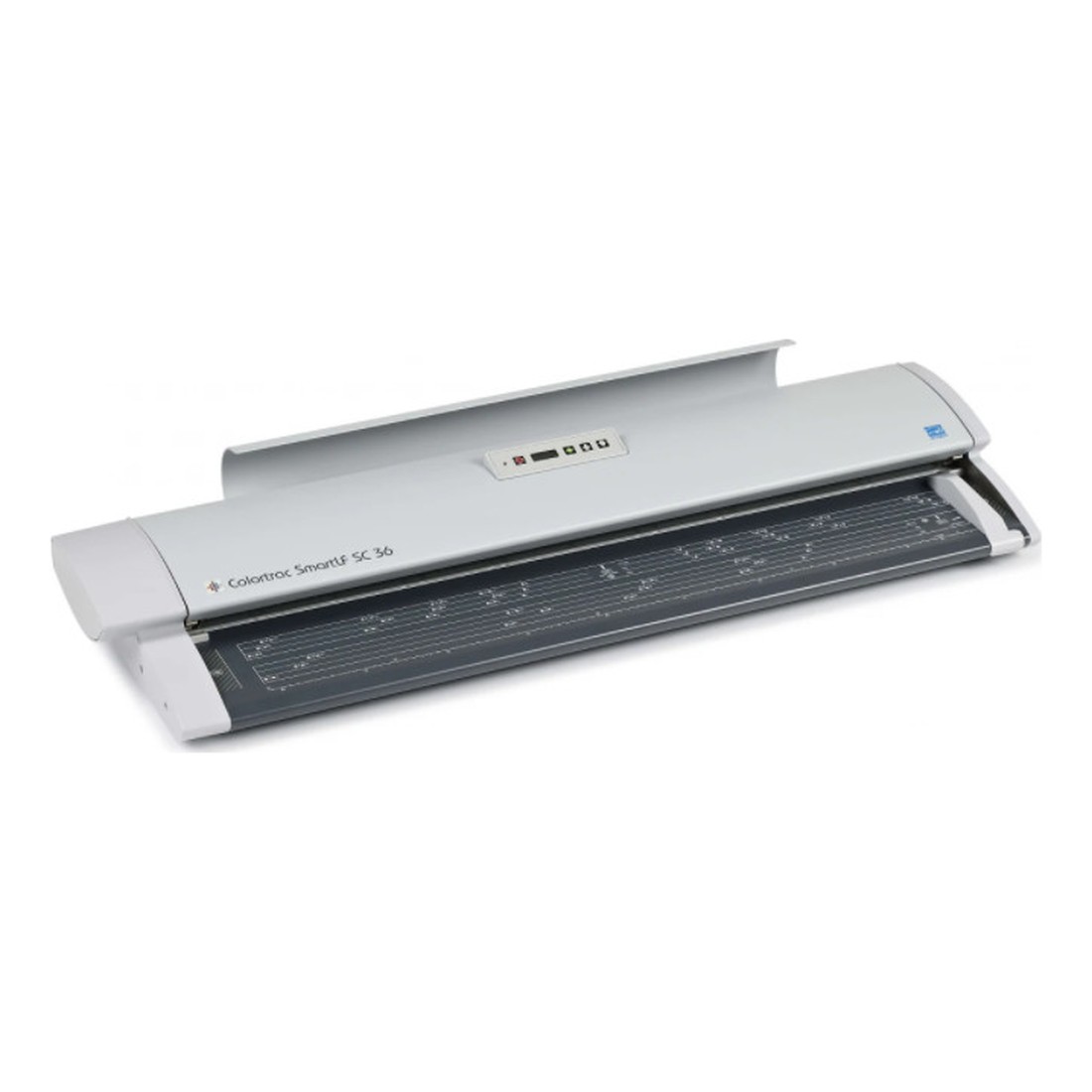

Máy scan khổ lớn Colortrac SmartLF SCi 36C — quét trọn chiều rộng 914 mm trong một lượt.

Sai số 0,1% quyết định bản vẽ số còn đo được hay không

Đây là thông số ít người hỏi tới nhưng quan trọng bậc nhất với bản vẽ. SCi 36C công bố độ chính xác 0,1% ± 1 pixel — trên khổ quét rộng 914 mm, con số đó tương đương khoảng 0,9 mm sai lệch từ mép này sang mép kia.

Để dễ hình dung: hướng dẫn ảnh hóa Metamorfoze đặt ngưỡng méo hình cho mức chất lượng cao nhất là không quá 2% — trên khổ 914 mm đã là khoảng 18 mm. Với một bản vẽ mặt bằng, lệch 18 mm là đủ để mọi phép đo trên file trở nên vô nghĩa.

Lợi ích rất cụ thể: bản vẽ giữ sai lệch dưới một milimet thì vẫn bóc tách được khối lượng, vẫn in lại đúng tỉ lệ 1:100 hay 1:50, và vẫn chồng lớp được với mô hình CAD đang dùng. Đó là ranh giới giữa một file lưu trữ và một file làm việc.

Quét trọn khổ A0 trong một lượt, không còn mối ghép

SCi 36C quét chiều rộng tối đa 914 mm (36 inch) và nhận bản gốc rộng tới 965 mm, nên cạnh 841 mm của khổ A0 đi lọt thoải mái — không phải xoay, cắt hay ghép mảnh. Chiều dài quét lại không giới hạn, nên bản vẽ trắc dọc tuyến đường hay sơ đồ hệ thống dài bất thường cứ đưa cả cuộn qua máy.

Tính được lịch số hóa dựa trên năng suất thật

Ở 200 dpi, SCi 36C quét màu với tốc độ 6 inch/giây và quét đen trắng 13 inch/giây, quy ra 261 bản A0 mỗi giờ khi quét màu và 375 bản A0 mỗi giờ khi quét đen trắng — căn cứ để bạn lập tiến độ thay vì ước chừng. Hai lưu ý: đó là năng suất đo ở 200 dpi nên khi nâng lên mốc 300 dpi bắt buộc cho bản vẽ tốc độ sẽ giảm; và thời gian thật của dự án phần lớn nằm ở khâu chuẩn bị giấy và kiểm tra chất lượng, không phải ở khâu máy chạy.

Chọn định dạng để hai mươi năm sau vẫn mở được

Máy xuất được nhiều định dạng, trong đó có hai lựa chọn bạn nên nhớ. PDF/A (chuẩn ISO 19005) dùng để nộp lưu và phát hành: nhúng sẵn phông chữ và hồ sơ màu, mở được bằng phần mềm phổ thông, đúng yêu cầu của Thông tư 05/2025/TT-BNV.

TIFF Group 4 (CCITT G4) là định dạng bản gốc lý tưởng cho bản vẽ nét đen trắng. Nó nén không mất dữ liệu bằng cách so sánh từng dòng quét với dòng ngay phía trên; vì bản vẽ chủ yếu là nền trắng với nét đen thưa, tỉ lệ nén thường đạt khoảng 15–20 lần mà không mất một pixel nào. Cách gọn nhất: lưu bản gốc ở TIFF G4, rồi sinh bản PDF/A để phát hành.

Bản vẽ cũ, ố vàng, gấp nếp thì xử lý thế nào

Phần lớn kho bản vẽ ở Việt Nam đã qua vài chục năm gấp và cuộn. Vài lưu ý trước khi đưa giấy vào máy:

• Máy nhận bản gốc dày tối đa 2,0 mm, đủ cho giấy can, giấy bồi hoặc bản vẽ đã dán nẹp mép.
• Chiếu sáng ClearView với 144 đèn LED đỏ/lục/lam và thu nhận màu 48 bit giữ lại được sắc độ giấy đã ố cùng nét chì mờ mà chế độ đen trắng sẽ xóa mất.
• Cảm biến CIS có độ sâu trường ảnh rất mỏng nên bản gốc cần nằm phẳng sát mặt quét; bộ nạp Dynamic Document Feed dùng con lăn tạo áp lực để ép nếp gấp xuống.
• Bản vẽ rách mép hoặc quá mỏng nên đặt vào túi carrier trong suốt; bản giòn đang nứt thì tuyệt đối không ép phẳng bằng lực mà nên chuyển cho người phục chế giấy.

Sáu bước để kho bản vẽ dùng được ngay từ ngày đầu

1. Kiểm kê và phân loại theo khổ giấy, theo màu và theo tình trạng vật lý.
2. Chuẩn bị giấy: tháo ghim kẹp, trải phẳng bản cuộn, bọc carrier cho bản rách — khâu tốn thời gian nhất.
3. Cấu hình tối thiểu 300 dpi, 24 bit, xuất PDF/A hai lớp có lớp OCR; quét thử vài bản trước khi chạy hàng loạt.
4. Kiểm tra ngay tại chỗ: đủ nét, đủ khung tên, không mất góc, không sọc. Sửa lúc bản gốc còn trên bàn rẻ hơn nhiều so với lúc đã cất kho.
5. Đặt tên tệp và gắn siêu dữ liệu theo mã hồ sơ, mã công trình và số hiệu bản vẽ. Bỏ bước này, bạn chỉ đổi kho giấy lộn xộn thành kho file lộn xộn.
6. Ký số và nộp lưu vào hệ thống, đặt thông tin chữ ký số đúng vị trí quy định.

Số hóa bản vẽ khổ lớn không khó, nhưng rất dễ sai theo cách chỉ lộ ra sau vài năm — khi ai đó mở file để bóc khối lượng và phát hiện các con số không còn khớp. Ba thứ giữ bạn khỏi tình huống đó: đủ độ phân giải, đủ độ chính xác hình học, đúng định dạng lưu trữ.

Dòng SmartLF SCi 36 có ba phiên bản (36m đơn sắc, 36c màu, 36e màu tốc độ cao) và Colortrac cho phép nâng cấp 36m lên 36c bằng khóa bản quyền phần mềm, nên bạn có thể đầu tư theo giai đoạn. Nếu đang lên kế hoạch số hóa kho bản vẽ kỹ thuật, đội ngũ HPT Tech sẵn sàng tư vấn cấu hình phù hợp với đơn vị bạn.
